Ultimate Guide sa Buttweld Fittings: Lahat ng Kailangan Mong Malaman

Ano ang Butt Weld Pipe Fitting

Butt weld pipe fittings ay mga sangkap na ginagamit upang kumonekta, mag-redirect, o wakasan ang mga seksyon ng pipe sa loob ng isang piping system sa pamamagitan ng pagwelding ng mga ito nang direkta sa mga dulo ng pipe, na lumilikha ng isang permanenteng, lumalaban sa pagtagas na joint. Hindi tulad ng sinulid o socket weld fitting, ang butt weld fitting ay beveled sa mga gilid upang payagan ang welder na pagsamahin ang fitting at pipe nang magkasama sa iisang tuloy-tuloy na weld, na nagreresulta sa isang makinis na panloob na ibabaw na may minimal na pagkagambala sa daloy.

Ang paraan ng koneksyon na ito ay malawak na pinapaboran sa mataas na presyon at mataas na temperatura na mga pang-industriya na aplikasyon, kabilang ang mga pipeline ng langis at gas, mga pasilidad sa pagbuo ng kuryente, at mga planta sa pagpoproseso ng kemikal, kung saan ang magkasanib na integridad sa ilalim ng matinding mga kondisyon ay hindi mapag-usapan. Dahil ang weld mismo ay nagiging bahagi ng pipe structure sa halip na isang hiwalay na mekanikal na koneksyon, ang butt weld fitting ay karaniwang nag-aalok ng higit na lakas at pagiging maaasahan kumpara sa mga alternatibong pamamaraan ng jointing.

Mga Karaniwang Uri ng Butt Weld Fitting

Ang mga butt weld fitting ay may iba't ibang standardized na hugis, bawat isa ay idinisenyo upang magsilbi sa isang partikular na function sa loob ng isang piping layout. Ang pag-unawa sa mga uri na ito ay nakakatulong sa mga inhinyero at procurement team na tukuyin ang tamang bahagi para sa bawat aplikasyon.

Mga siko

Mga siko change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Tees

Ang Tee ay nagpapahintulot sa pipeline na magsanga sa dalawang direksyon, alinman bilang isang pantay na tee, kung saan ang lahat ng tatlong openings ay may parehong diameter, o isang reducing tee, kung saan ang branch outlet ay mas maliit kaysa sa pangunahing run. Ang mga tee ay mahalaga sa mga system na nangangailangan ng pamamahagi ng daloy o ang pagsasama ng mga pangalawang linya sa isang pangunahing pipeline.

Mga Reducer

Mga Reducer connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

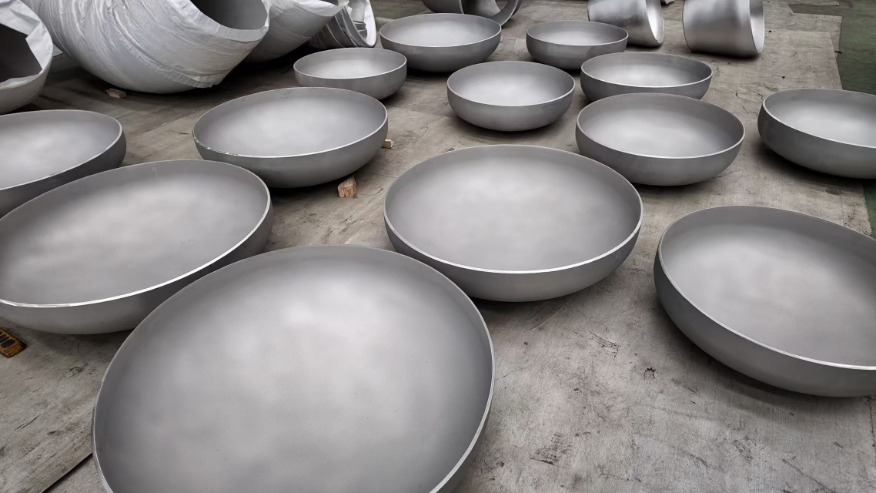

Mga caps

Mga caps are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Mga Materyales na Ginamit sa Butt Weld Fitting Manufacturing

Ang pagpili ng materyal ay makabuluhang nakakaapekto sa pagganap, gastos, at pagiging angkop sa aplikasyon ng mga butt weld fitting. Ang talahanayan sa ibaba ay binabalangkas ang mga karaniwang materyales at ang kanilang karaniwang mga kaso ng paggamit sa loob ng mga sistema ng pang-industriya na tubo.

Pag-unawa sa Kapal ng Wall at Mga Rating ng Iskedyul

Ang mga butt weld fitting ay ginawa upang tumugma sa mga partikular na iskedyul ng pipe, na nagpapahiwatig ng kapal ng pader ng fitting na may kaugnayan sa panlabas na diameter nito. Kasama sa mga karaniwang iskedyul ang Iskedyul 10, 40, at 80, na may mas mataas na mga numero ng iskedyul na nagpapahiwatig ng mas makapal na mga pader na may kakayahang makatiis ng mas malaking panloob na presyon. Ang pagpili ng tamang iskedyul ay kritikal, dahil ang hindi tugmang kapal ng pader sa pagitan ng fitting at connecting pipe ay maaaring lumikha ng mga mahihinang punto sa weld joint, na makompromiso ang pangkalahatang integridad ng system.

Karaniwang kinakalkula ng mga inhinyero ang mga kinakailangang rating ng iskedyul batay sa operating pressure, temperatura, at mekanikal na katangian ng partikular na materyal, na kadalasang tumutukoy sa mga pamantayan gaya ng ASME B16.9, na namamahala sa mga kinakailangan sa dimensional at tolerance para sa mga factory-made butt weld fitting.

Mga Pangunahing Bentahe ng Butt Weld Fitting Kumpara sa Iba Pang Uri ng Koneksyon

Ang mga butt weld fitting ay nag-aalok ng ilang praktikal na mga bentahe na ginagawa silang mas pinili para sa hinihingi na mga pang-industriya na aplikasyon kumpara sa mga sinulid o flanged na alternatibo.

• Superior joint strength dahil sa ganap na fused na koneksyon sa pagitan ng fitting at pipe.
• Nabawasan ang panganib ng pagtagas kumpara sa mga sinulid na koneksyon, na maaaring lumuwag sa ilalim ng vibration o thermal cycling.
• Makinis na panloob na butas na nagpapaliit ng turbulence at pagbaba ng presyon sa buong fitting.
• Mas angkop para sa mga high-temperature at high-pressure system kung saan maaaring mabigo ang mga mechanical joints.
• Ibaba ang mga pangmatagalang kinakailangan sa pagpapanatili sa sandaling maayos na hinangin at siniyasat.

Mga Pagsasaalang-alang sa Pag-install at Pagkontrol sa Kalidad

Ang wastong pag-install ng butt weld fitting ay nangangailangan ng mga bihasang welder at maingat na atensyon sa pinagsamang paghahanda, kabilang ang tumpak na beveling at alignment bago magsimula ang welding. Ang anumang maling pagkakahanay o hindi pare-parehong agwat sa pagitan ng fitting at pipe ay maaaring magresulta sa mga weld defect na nakakakompromiso sa integridad ng istruktura ng joint, lalo na sa mga high-pressure na aplikasyon kung saan ang pagkabigo ay maaaring magkaroon ng malubhang kahihinatnan sa kaligtasan.

Ang mga hakbang sa pagkontrol sa kalidad gaya ng radiographic testing, ultrasonic inspection, at dye penetrant testing ay karaniwang ginagamit para i-verify ang integridad ng weld pagkatapos ng pag-install, lalo na sa mga kritikal na sistema tulad ng power generation o petrochemical processing kung saan ang mga hindi natukoy na weld flaws ay maaaring humantong sa malaking pagkabigo sa paglipas ng panahon.

Pagpili ng Tamang Butt Weld Fitting para sa Iyong Proyekto

Ang pagpili ng tamang butt weld fitting ay nagsasangkot ng pagsusuri ng maraming salik nang sama-sama, kabilang ang operating pressure ng pipe, hanay ng temperatura, likido o gas na dinadala, at ang mga nakapaligid na kondisyon sa kapaligiran. Ang pakikipagtulungan nang malapit sa isang maalam na supplier at pagtukoy sa mga naaangkop na pamantayan sa industriya ay nagsisiguro na ang mga napiling fitting, materyales, at mga rating ng iskedyul ay eksaktong naaayon sa mga hinihingi ng partikular na sistema ng piping, sa huli ay sumusuporta sa pangmatagalang pagiging maaasahan at kaligtasan sa buong pag-install.
