Ano ang Butt Weld Equal Tees at Paano Ito Ginagamit sa Piping?

Sa mga sistemang pang-industriya na piping, tinutukoy ng pagiging maaasahan ng bawat angkop ang integridad ng buong network. Kabilang sa mga pinakamahalagang bahagi ay ang butt weld equal tee — isang pipe fitting na nagpapahintulot sa daloy na hatiin o pagsamahin sa isang 90-degree na sangay habang pinapanatili ang pantay na diameter sa lahat ng tatlong saksakan. Nagdidisenyo ka man ng planta ng proseso, pasilidad sa paggamot ng tubig, o pipeline ng langis at gas, ang pag-unawa sa butt weld equal tees ay mahalaga sa paggawa ng mga tamang desisyon sa engineering.

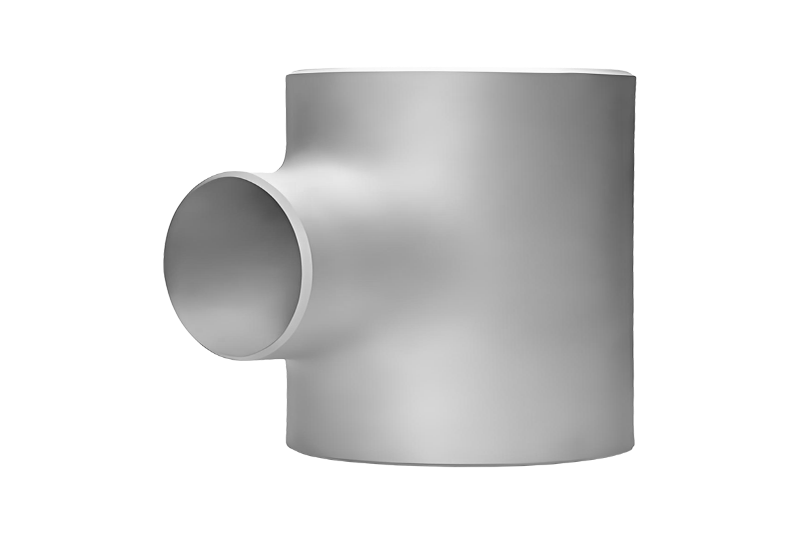

Ano ang Butt Weld Equal Tee?

A butt weld equal tee , na karaniwang tinutukoy din bilang isang straight tee o equal tee fitting, ay isang hugis-T na pipe fitting kung saan ang lahat ng tatlong port ng koneksyon ay may parehong nominal pipe size (NPS). Ito ay idinisenyo upang idugtong sa mga katabing tubo sa pamamagitan ng butt welding — isang proseso kung saan ang mga dulo ng tubo ay nakahanay nang harapan at pinagsama-sama gamit ang init. Ang pamamaraang ito ay gumagawa ng isang permanenteng, leak-proof na joint na may integridad ng istruktura na maihahambing sa mismong tubo.

Ang "pantay" na pagtatalaga ay nangangahulugang ang run pipe at ang branch pipe ay may magkaparehong diameters. Kabaligtaran ito sa isang reducing tee, kung saan ang branch outlet ay mas maliit kaysa sa run. Mas gusto ang pantay na tee kapag kailangan ang pare-parehong pamamahagi ng daloy sa lahat ng direksyon mula sa isang junction point.

Paano Gumagana ang Butt Welding para sa mga Tee Fitting?

Ang welding ng butt ay isa sa mga pinaka-epektibong paraan ng pagsali sa mga bahagi ng tubo. Ang proseso ay nagsasangkot ng paghahanda ng mga dulo ng tubo at paglalagay ng mga dulo na may partikular na anggulo ng bevel — karaniwang nasa pagitan ng 30° at 37.5° — upang lumikha ng uka na nagbibigay-daan sa materyal na tagapuno ng weld na tumagos nang malalim at makabuo ng full-penetration weld. Kapag naisakatuparan nang tama, ang weld joint ay nakakamit ng halos 100% na kahusayan, ibig sabihin, maaari nitong mapanatili ang parehong rating ng presyon bilang base na materyal.

Para sa isang butt weld equal tee, tatlong magkahiwalay na butt weld ang kinakailangan - dalawa sa run ends at isa sa branch outlet. Ang kalidad ng bawat hinang ay kritikal. Sa mga high-pressure o high-temperature na application, ang non-destructive testing (NDT) tulad ng radiographic testing (RT) o ultrasonic testing (UT) ay isinasagawa pagkatapos ng welding upang ma-verify ang integridad ng bawat joint.

Mga Karaniwang Materyales na Ginagamit para sa Butt Weld Equal Tees

Ang butt weld equal tees ay ginawa sa isang malawak na hanay ng mga materyales upang umangkop sa iba't ibang mga kapaligiran ng serbisyo. Ang pagpili ng materyal ay direktang nakakaapekto sa kaagnasan ng fitting, temperatura tolerance, at mekanikal na lakas. Nasa ibaba ang pinakakaraniwang ginagamit na materyales:

• Carbon Steel (ASTM A234 WPB): Ang pinaka-tinatanggap na ginagamit na materyal para sa pangkalahatang layunin ng piping. Nag-aalok ito ng mahusay na lakas sa katamtamang halaga at angkop para sa mga temperatura mula -29°C hanggang 427°C.
• Hindi kinakalawang na asero (ASTM A403 WP304/316): Mas gusto sa mga kinakaing unti-unting kapaligiran gaya ng pagpoproseso ng kemikal, pagkain at inumin, at mga aplikasyon sa dagat. Ang Grade 316 ay nag-aalok ng mahusay na pagtutol sa chloride-induced corrosion.
• Alloy Steel (ASTM A234 WP11/WP22): Ginagamit sa mga high-temperature, high-pressure system tulad ng mga power boiler at refinery. Ang Chromium-molybdenum alloys ay nagbibigay ng pinahusay na creep resistance.
• Duplex at Super Duplex Stainless Steel: Pinili para sa offshore at subsea application kung saan parehong kritikal ang lakas at corrosion resistance.
• Nickel Alloys (Inconel, Monel, Hastelloy): Inilapat sa matinding kapaligiran na kinasasangkutan ng mga agresibong kemikal, napakataas na temperatura, o mga kondisyong cryogenic.

Mga Pangunahing Pamantayan at Detalye ng Dimensyon

Ang butt weld equal tees ay dapat sumunod sa kinikilalang internasyonal na mga pamantayan ng dimensional at materyal upang matiyak ang pagiging tugma sa mga sistema ng piping. Dapat palaging i-verify ng mga procurement at engineering team na ang mga fitting ay nakakatugon sa mga naaangkop na detalye bago i-install.

Tinutukoy ng mga iskedyul ng kapal ng pader (Sch 10, Sch 40, Sch 80, Sch 160, XXS) ang pressure capability ng fitting. Ang iskedyul ay dapat tumugma sa connecting pipe upang matiyak ang isang flush internal bore at tamang paghahanda ng weld.

Mga Paraan ng Paggawa: Paano Ginagawa ang Pantay na Tees?

Naaapektuhan ng paraan ng produksyon ang mga mekanikal na katangian, pagtatapos sa ibabaw, at katumpakan ng dimensional ng fitting. Ang dalawang pangunahing pamamaraan ng pagmamanupaktura ay:

Hot Forming (Paraan ng Extrusion)

Ito ang pinakakaraniwang proseso ng pagmamanupaktura para sa mas malalaking diameter na tee. Ang isang pre-formed pipe o plate ay pinainit at pagkatapos ay hydraulically na pinindot sa isang die upang mabuo ang hugis ng tee. Ang sangay ay pinalabas palabas mula sa pangunahing run. Ang pamamaraang ito ay gumagawa ng isang walang putol o halos walang pinagtahian na angkop na may mahusay na istraktura ng butil at pare-parehong kapal ng pader, na ginagawa itong lubos na angkop para sa mga application na kritikal sa presyon.

Malamig na Pagbubuo

Karaniwang ginagamit para sa mas maliliit na diameter na tee (karaniwan ay mas mababa sa DN 50), ang cold forming ay kinabibilangan ng pagpindot sa materyal sa temperatura ng kuwarto. Ang pamamaraang ito ay nagbibigay ng masikip na dimensional tolerance at isang malinis na ibabaw, ngunit maaaring magpasok ng mga natitirang stress sa materyal. Ang post-forming heat treatment ay kadalasang inilalapat upang mapawi ang mga stress na ito, lalo na para sa mga grade na hindi kinakalawang na asero.

Mga Application sa Buong Industriya

Ang butt weld equal tee ay isang unibersal na angkop na makikita sa halos lahat ng sektor na gumagamit ng may pressure na piping. Ang versatility ng disenyo nito at malakas na welded joints ay ginagawa itong naaangkop sa mga mahirap na kondisyon kung saan maaaring mabigo ang iba pang mga uri ng koneksyon.

• Langis at Gas: Malawakang ginagamit sa upstream, midstream, at downstream na mga pipeline para sa daloy ng sangay sa mga separator, heat exchanger, at storage tank.
• Pagproseso ng Petrochemical at Kemikal: Kinakailangan sa mga linya ng feed ng reactor, mga column ng distillation, at mga chemical dosing system kung saan mandatory ang pagganap na walang leak.
• Power Generation: Matatagpuan sa mga sistema ng pamamahagi ng singaw, mga linya ng feedwater ng boiler, at mga circuit ng cooling water sa parehong mga conventional at nuclear power plant.
• Paggamot ng Tubig at Wastewater: Ginagamit sa mga header ng pamamahagi at pipework ng proseso kung saan priyoridad ang paglaban sa kaagnasan at mahabang buhay ng serbisyo.
• Pharmaceutical at Pagproseso ng Pagkain: Ang hygienic-grade stainless steel equal tee na may makinis na panloob na bore at electropolish na mga finish ay pumipigil sa paglaki ng bacteria at tinitiyak ang kadalisayan ng produkto.
• Mga Platform ng Paggawa ng Barko at Malayo sa Pampang: Ang marine-grade duplex steel tee ay ginagamit sa seawater cooling at ballast system sakay ng mga sasakyang-dagat at mga istrukturang malayo sa pampang.

Pinakamahuhusay na Kasanayan sa Pag-install para sa Butt Weld Equal Tees

Ang wastong pag-install ay kasing kritikal ng pagpili ng materyal. Ang isang de-kalidad na fitting ay maaaring makompromiso ng hindi magandang welding technique, hindi sapat na paghahanda, o hindi tamang pagkakahanay. Ang mga sumusunod na pinakamahuhusay na kagawian ay nakakatulong na matiyak ang isang maaasahang, pangmatagalang pag-install:

Paghahanda sa Pagtatapos ng Pipe

Ang lahat ng dulo ng tubo at mga kabit na dulo ay dapat malinis, walang kalawang, mill scale, pintura, langis, o kahalumigmigan bago hinang. Ang mga anggulo ng bevel ay dapat tumugma sa paghahanda ng dulo ng fitting — karaniwang 30° para sa ASME B16.9 conforming fittings. Gumamit ng mga mechanical beveling tool o plasma cutting na may paggiling upang makamit ang isang tumpak na gilid. Ang maling pagkakahanay na mga bevel ay nagpapataas ng panganib ng hindi kumpletong pagsasanib at mga depekto sa weld.

Fit-Up at Alignment

I-tack weld ang fitting sa hindi bababa sa tatlong pantay na distansyang posisyon bago kumpletuhin ang root pass. Siguraduhin na ang panloob na butas ay flush upang maiwasan ang turbulence, erosion, o siwang na kaagnasan sa joint. Gumamit ng pipe alignment clamps o fit-up tools para mapanatili ang concentricity sa buong proseso ng welding. Ang maling pagkakahanay - kahit na ilang milimetro - ay maaaring lumikha ng mga punto ng konsentrasyon ng stress na nakakabawas sa buhay ng pagkapagod.

Pre-Heat at Post-Weld Heat Treatment (PWHT)

Depende sa materyal at kapal ng pader, maaaring kailanganin ang pre-heating upang maiwasan ang pag-crack ng hydrogen. Ang mga carbon steel pipe na may kapal ng pader na higit sa 25mm ay karaniwang nangangailangan ng pre-heat sa hindi bababa sa 150°C. Pagkatapos ng welding, ang PWHT ay maaaring utusan ng mga naaangkop na code (ASME B31.3, EN 13480) upang mapawi ang mga natitirang stress, lalo na sa alloy steel at thick-wall na carbon steel installation.

Inspeksyon pagkatapos ng Pag-install

Pagkatapos ng hinang, ang bawat joint ay dapat na biswal na inspeksyon, na sinusundan ng NDT na angkop sa klase ng serbisyo. Para sa kritikal na serbisyo (Class 1 bawat ASME B31.3), ang 100% radiographic o ultrasonic na pagsubok ng bawat weld ay pamantayan. Ang hydrostatic o pneumatic pressure testing ng natapos na pagpupulong ay nagpapatunay ng higpit ng system bago i-commissioning.

Paghahambing ng Butt Weld Equal Tees sa Iba pang Paraan ng Pagsali sa Tee

Hindi lahat ng tee fitting ay gumagamit ng butt welding. Ang pag-unawa kung paano inihahambing ang pamamaraang ito sa mga alternatibo ay nakakatulong sa mga inhinyero na piliin ang tamang solusyon para sa bawat konteksto ng aplikasyon.

Ang butt weld equal tee ay namumukod-tangi para sa kanilang kakayahang pangasiwaan ang pinaka-hinihingi na mga kondisyon ng serbisyo habang pinananatiling ganap na selyado ang system na walang mga gasket, seal, o mga thread na maaaring masira sa paglipas ng panahon.

Pagpili ng Tamang Butt Weld Equal Tee para sa Iyong Proyekto

Ang pagpili ng tamang katumbas na katangan ay nagsasangkot ng higit pa sa pagtutugma ng diameter ng tubo. Dapat isaalang-alang ng mga inhinyero ang ilang mga teknikal na parameter nang sabay-sabay upang matiyak na gumagana nang mapagkakatiwalaan ang fitting sa nilalayon nitong buhay ng serbisyo.

• Nominal Pipe Size (NPS) at Iskedyul: Dapat tumugma sa konektadong tubo upang matiyak ang pagpapatuloy ng istruktura at tamang weld gap.
• Presyon at Temperatura ng Disenyo: Mga cross-reference na materyal na pinapahintulutan na mga stress mula sa ASME Section II Part D laban sa pinakamataas na kondisyon ng operating ng system.
• Pagkatugma sa likido: I-verify na ang fitting material ay chemically compatible sa process fluid, kabilang ang mga trace contaminants at cleaning agent.
• Kondisyon ng Heat Treatment: Tukuyin ang normalized, annealed, o solution-annealed na kondisyon ayon sa kinakailangan ng naaangkop na pamantayan ng materyal.
• Third-Party na Inspeksyon at Sertipikasyon: Para sa kritikal na serbisyo, humiling ng mga materyal na ulat ng pagsubok (MTRs), positive material identification (PMI), at third-party na certification mula sa mga katawan gaya ng Lloyd's, Bureau Veritas, o DNV.

Ang pamumuhunan ng oras sa wastong pagtutukoy nang maaga ay pumipigil sa mga magastos na pagkabigo, hindi planadong pagsasara, at mga insidente sa kaligtasan. Ang isang butt weld equal tee, kapag tinukoy nang tama, ginawa, at na-install, ay maghahatid ng mga dekada ng maaasahang serbisyo sa kahit na ang pinakamahirap na pang-industriyang kapaligiran.
